Magnétix MGN2.5 : Kit de Magnétoscopie sur batterie

Photos non contractuelles

Vous êtes à la recherche de l’équilibre idéal entre ergonomie, performance et fiabilité pour vos inspections CND par magnétoscopie ? Ne cherchez plus : notre kit Magnétix MGN2.5 répond parfaitement à vos exigences.

Notre Magnétix MGN2.5, kit de magnétoscopie portatif sur batterie, représente l’évolution naturelle de notre précédent kit de contrôle MGN2. Ce développement a été spécifiquement réalisé pour répondre aux normes et applications les plus exigeantes.

Tout en conservant son caractère ultra-portable et son ergonomie, qui ont largement contribué à son succès, le MGN2.5 propose, entre autres, une nouvelle pince de magnétoscopie permettant d’atteindre les meilleures performances sur ce segment de marché.

Présentation et applications

Si vous êtes à la recherche d’une solution de magnétoscopie portable adaptée à vos contrôles dans diverses situations, le Magnétix MGN2.5 est votre choix idéal. Que ce soit pour des inspections sur site dans des espaces restreints, en hauteur sur corde, ou en atelier où une solution mobile et efficace est cruciale pour optimiser le rendement, notre kit portatif Magnétix MGN2.5, répond à toutes ces exigences.

Notre kit de magnétoscopie portatif sur batterie Magnétix MGN2.5 combine les atouts qui ont assuré le succès de notre précédente version, tout en offrant une performance exceptionnelle, notamment grâce à sa nouvelle pince de magnétoscopie. Ce kit s’impose désormais comme une référence incontournable pour les inspections magnétoscopiques les plus rigoureuses.

Notre système maintient son excellence en termes d’ergonomie, de légèreté et de fiabilité. Les connections entre connecteurs, câbles et composants du kit ont été encore améliorées pour une résistance accrue aux accrochages durant l’utilisation.

Le nouvel électroaimant de notre métalloscope AC portable se distingue par un cycle de travail / duty cycle étendu, une robustesse et une fiabilité exceptionnelles, ainsi que par des valeurs de champ magnétique tangentiel qui le positionnent comme un leader sur le marché des systèmes portatifs de contrôle magnétoscopique.

the Magnetix MGN2.5 is the solution for magnetic particle testing of welds

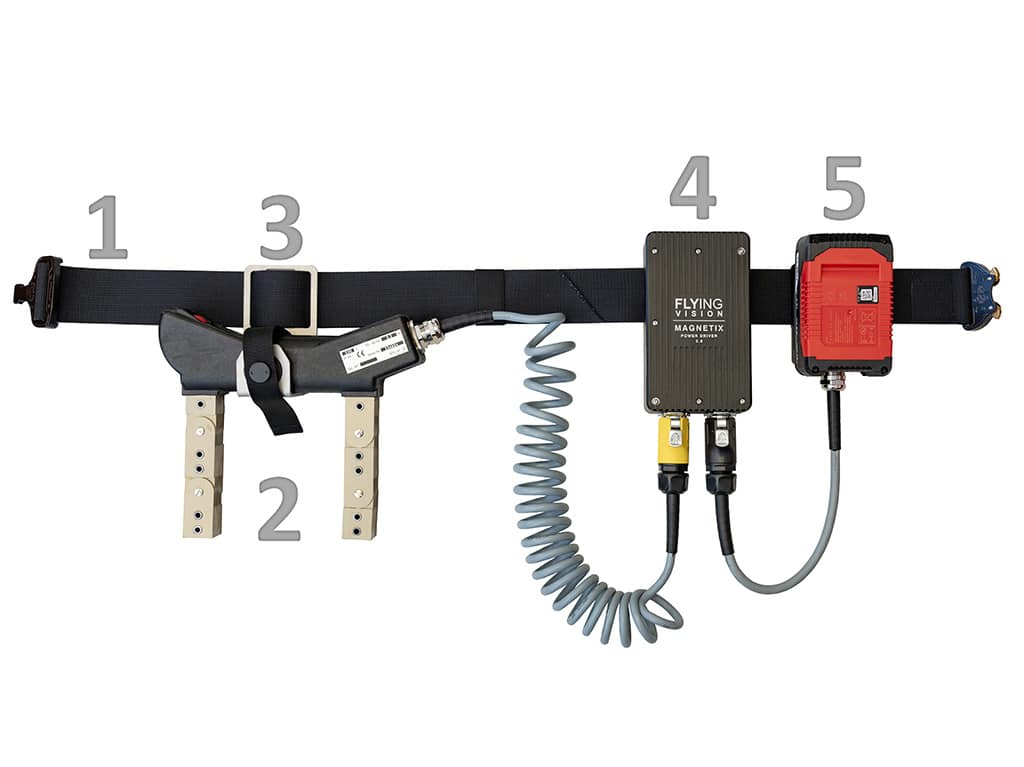

composition du métallosope AC sur batterie Magnetix MGN2.5

Composition du kit (hors options) :

  1. Ceinture renforcée avec attache rapide type pompier
  2. Pince de magnétoscopie 230V AC 50Hz haute performance
  3. Support d’électroaimant avec verrouillage magnétique
  4. Power driver / alimentation électrique et IHM
  5. Support + Batterie type électro portatif

Avantages

Performance

Champ magnétique tangentiel métalloscope Magnétix MGN2.5

Pince magnéto ayant des performances de champ magnétique tangentiel permettant de répondre aux normes de contrôle magnétoscopique les plus rigoureuses et exigeantes du secteur

Signal sinusoïdal alternatif de l’onduleur quasi parfait pour une détectabilité des indications sans faille

Qualité et fiabilité

Qualité des câbles et connecteurs de la pince magnéto du kit de magnétoscopie Magnetix MGN2.5

Notre pack magnétoscopique est fabriqué avec des matériaux de haute qualité comme l’alliage d’aluminium, l’acier inoxydable et le polyuréthane pour une durabilité et une résistance accrue aux produits chimiques et à l’abrasion

Une attention particulière a été portée sur la protection des liaisons câble / presse étoupe afin de maximiser la durée de vie des câbles et de limiter l’impact des accrochages de ces derniers sur le terrain

Ergonomie et légèreté

Ergonomie de notre kit de magnétoscopie portable sur batterie Magnétix MGN2.5

Système magnétoscopique ultra-portable renforcé, conçu pour être compact, léger et ergonomique, idéal pour une utilisation sur des terrains difficiles

Système de ceinture ajustable adaptable à toutes les morphologies

Placement latéral des composants au niveau des hanches pour une mobilité complète de l’opérateur

Fermeture rapide de la ceinture grâce à un système d’attache rapide de type pompier

Logement pour la pince magnéto doté d’un système de verrouillage magnétique ultra-simple

Emplacement de batterie sécurisé sur un rail, permettant un changement aisé d’une seule main

Sécurité

Sécurité électrique métalloscope AC portable Magnétix MGN2.5

La carte électronique de notre power driver a été spécialement conçue pour notre système de magnétoscopie, avec un accent particulier sur l’augmentation de la sécurité globale. Grâce à l’intégration d’un microcontrôleur, elle est capable d’interpréter les données de divers capteurs pour surveiller des paramètres clés tels que la température, le courant et la tension.

Elle informe également l’utilisateur de tout problème potentiel via une interface homme-machine et active des mesures de sécurité en cas de besoin. Cette innovation technologique nous positionne pour vous offrir le système magnétoscopique AC portatif le plus avancé et performant du marché.

Fonctionnalités

Interface IHM de la pince de magnétoscopie CND Magnétix MGN2.5

Interface utilisateur

Le power driver de notre kit magnétoscopique portable, Magnétix, intègre un microcontrôleur connecté à un système de LED sur le bouton d’activation. Ce dispositif permet de communiquer l’état du système et d’alerter l’utilisateur en cas de problèmes potentiels. Il existe deux types de signaux sur notre power driver Magnétix :

  • Une modulation de la lumière, qui transmet des informations sur l’état du système, telles que l’initialisation, l’allumage, la pré-veille ou le duty cycle.
  • Le clignotement de la lumière, qui signale des erreurs, comme une batterie faible, une température trop élevée ou un courant anormal, etc.
Gestion du duty cycle du kit de magnétoscopie CND portatif Magnétix MGN2.5

Gestion du duty cycle

Pour vous permettre d’effectuer des contrôles magnétoscopiques de manière continue et maximiser le temps d’utilisation de votre système, nous avons dimensionné notre pince magnéto pour assurer un facteur d’utilisation, ou duty cycle, de 50%.

Le duty cycle définit le temps d’utilisation maximal recommandé avant que l’électroaimant ou le métalloscope ne puisse plus dissiper efficacement la chaleur qu’il génère et par conséquent qu’il se mette à surchauffer.

Ce facteur est directement lié aux dimensions de l’entrefer de la pince et, par conséquent, à sa capacité à dissiper la chaleur. La section des pôles de notre pince magnétoscopique est de 25 x 25 mm, soit 6,25 cm².

Connection facile des éléments du métalloscope CND Magnétix MGN2.5

Connection rapide des périphériques

Pour maximiser la fiabilité de notre système magnétoscopique, nous avons soigneusement conçu les liaisons entre les périphériques. Ces connexions s’effectuent grâce à des connecteurs rapides renforcés, associés à des câbles en polyuréthane (PU) résistants aux hydrocarbures et aux lacérations.

Au niveau des presse-étoupes, les câbles sont encore renforcés par un moulage de strain relief en polyuréthane injecté, offrant une protection supplémentaire.

Activation par interrupteur du métalloscope CND Magnétix MGN2.5

Electroaimant – activation

Le bouton d’activation étanche (indice de protection IP54) de la pince magnéto est positionnée sur le dessus de la pince afin de limiter les projections sur ce dernier. L’activation par la pousse permet également d’un point de vue physiologique de limiter la fatigue de l’opérateur lors de longues campagnes de contrôle magnétoscopique.

Réglages des pôles de la pince magnétoscopique Magnétix MGN2.5

Electroaimant – réglage des pôles

L’écartement des pôles de notre pince de magnétoscopie Magnétix MGN2.5 est ajustable de 0 à 240 mm. Ce métalloscope se distingue par un rapport puissance/masse exceptionnel. Il offre, en plus d’un niveau de champ magnétique tangentiel remarquable (2000 A/m à un écartement de 140 mm, mesuré de centre à centre), une force de soulèvement largement supérieure à la spécification >4.5kg de la norme ISO 9934-3.

Caractéristiques techniques

Caractéristiques techniquesDétails
Tension de travail220V AC 50HZ
Force d’arrachement / capacité de levage> 4.5 Kg
Masse électro-aimant2.6 Kg
Section des pôles25 x 25 mm (6,25 cm²)
Rapport cyclique / Duty cycle50%
Indice de protection IPIP 54
Type batterieLi-ion de type électro portatif
Capacité batterie4 Ah
AutonomieJusqu’à 2 heures avec un facteur de marche de 50% (emplacement pour 4 batteries dans le kit donc jusqu’à 8 heures)
Masse kit complet (hors Malette)5.7 Kg
Masse kit complet (avec Malette)12 Kg
