Magnetix MGN2.5 Batteriebetriebenes Magnetpulverprüfungs-Kit

Unverbindliches Foto

Suchen Sie die perfekte Balance zwischen Ergonomie, Leistung und Zuverlässigkeit für Ihre ZFP Magnetpulverprüfung? Suchen Sie nicht weiter: Unser MGN2.5 Magnetpulverprüfungs-Kit erfüllt perfekt Ihre Anforderungen.

Unser batteriebetriebenes, tragbares Magnetpulverprüfungs-Kit Magnetix MGN2.5 ist die natürliche Weiterentwicklung unseres vorherigen Kits, Magnetix MGN2. Diese Entwicklung wurde speziell durchgeführt, um die anspruchsvollsten Normen und Anwendungen zu erfüllen. Während es seine ultra-tragbare Natur und Ergonomie beibehält, die zu seinem großen Erfolg beigetragen haben, bietet das MGN2.5 unter anderem einen neuen MT Handjoshmagnet, der die beste Leistung in diesem Marktsegment erreicht.

Zusätzliche 4Ah 18V batterie:

Mit dem Absenden dieses Formulars erkläre ich mich damit einverstanden, dass meine E-Mail-Adresse für Kundendienst- oder Geschäftskontakte oder für den Versand eines Newsletters verwendet wird.

PRÄSENTATION UND ANWENDUNGEN

Wenn Sie nach einem tragbaren Magnetpulverprüfungssystem suchen, das für Kontrollen in verschiedenen Situationen geeignet ist, ist Magnetix MGN2.5 die ideale Wahl. Egal ob für Inspektionen vor Ort in beengten Räumen, in der Höhe auf Seilen oder in Werkstätten, wo eine mobile und effiziente Lösung entscheidend ist, um die Leistung zu optimieren, unser tragbares Magnetpulverprüfungs-Kit Magnetix MGN2.5 erfüllt all diese Anforderungen.

Unser tragbares Magnetpulverprüfungs-Kit Magnetix MGN2.5 vereint die Stärken, die unsere vorherige Version, Magnetix MGN2.0, erfolgreich gemacht haben und bietet außergewöhnliche Leistung, insbesondere mit seinem neuen MT Handjoshmagnet. Dieses Kit ist nun eine wesentliche Referenz für die anspruchsvollsten Magnetpulverprüfungen.

Unser ZFP-Magnetpulverprüfungs-Kit hält seine Exzellenz in Bezug auf Ergonomie, Leichtigkeit und Zuverlässigkeit aufrecht. Die Verbindungen zwischen Steckern, Kabeln und Komponenten des Kits wurden weiter verbessert, um die Widerstandsfähigkeit gegen Hängenbleiben während des Gebrauchs zu erhöhen.

Der neue Wechselstrom Handmagnet sticht hervor mit einem erweiterten Duty Cycle, außergewöhnlicher Robustheit und Zuverlässigkeit sowie tangentialen Magnetfeldwerten, die ihn als Marktführer bei tragbaren Magnetpulverprüfungssystemen positionieren.

KITZUSAMMENSTELLUNG (ohne Optionen):

Verstärkter Gürtel mit schneller Feuerwehrverschluss
Hochleistungs-230V-AC-50Hz-MT-Handjoshmagnet
Halterung für elektromagnetischen Handmagnet mit magnetischer Verriegelung
Power-Treiber/Stromversorgung und HMI
Halterung + batteriebetriebenes tragbares Elektrowerkzeug

VORTEIL

Leistung

Der MT Handjoshmagnet bietet tangentiale Magnetfeldleistung, die den strengsten und anspruchsvollsten Magnetpulverprüfungsstandards der Branche entspricht.
–
Der Power-Inverter erzeugt ein nahezu perfektes Wechsel-Sinus-Signal für einwandfreie Indikationserkennung.

Qualität und Zuverlässigkeit

Unser MT-Batterie-Kit wird aus hochwertigen Materialien wie Aluminiumlegierung, Edelstahl und Polyurethan hergestellt, um eine verbesserte Haltbarkeit und Widerstandsfähigkeit gegen Chemikalien und Abrieb zu gewährleisten.
–
Besondere Aufmerksamkeit wurde dem Schutz der Kabelverschraubungen gewidmet, um die Lebensdauer der Kabel zu maximieren und die Auswirkungen von Verhaken im Feld zu minimieren.

Ergonomie und Leichtigkeit

Verstärktes, ultra-portables Magnetpulverprüfungssystem, kompakt, leicht und ergonomisch gestaltet, ideal für den Einsatz in schwierigem Gelände.
–
Verstellbares Gurtsystem, anpassbar an alle Körperformen.
–
Seitliche Platzierung der Komponenten auf Hüfthöhe für volle Beweglichkeit des Bedieners.
–
Schneller Gurtverschluss dank eines Feuerwehr-Schnellverschlusssystems.
–
Magnetjochgehäuse mit einem ultra-einfachen magnetischen Verriegelungssystem.
–
Sicherer Batterieschlitz auf einer Schiene für einfaches Wechseln mit einer Hand.

Sicherheit

Die elektronische Platine unseres MT-Power-Treibers wurde speziell für unser Magnetpulverprüfungssystem entworfen, mit einem besonderen Fokus auf die Erhöhung der Gesamtsicherheit. Mit der Integration eines Mikrocontrollers ist sie in der Lage, Daten von verschiedenen Sensoren zu interpretieren, um Schlüsselparameter wie Temperatur, Strom und Spannung zu überwachen. Sie informiert den Benutzer auch über mögliche Probleme über eine Mensch-Maschine-Schnittstelle und aktiviert Sicherheitsmaßnahmen, wenn nötig. Diese technologische Innovation positioniert uns, um Ihnen das fortschrittlichste und leistungsfähigste tragbare AC-ZfP-MT-System auf dem Markt anzubieten.

FUNKTIONALITÄTEN

Benutzeroberfläche

Mikrocontroller, der mit einem LED-System am Aktivierungsknopf verbunden ist. Diese Funktion kommuniziert den Systemstatus und alarmiert den Benutzer über mögliche Probleme. Es gibt zwei Arten von Signalen auf unserem Magnetix Power-Treiber:

Eine Lichtmodulation, die Informationen über den Status des Systems wie Initialisierung, Zündung, Pre-Standby oder Duty Cycle übermittelt.
Ein Blinken des Lichts, das Fehlermeldungen signalisiert, wie niedriger Batteriestand, zu hohe Temperatur oder abnormaler Strom…

Duty cycle management

Um kontinuierliche Magnetpulverprüfungen zu ermöglichen und die Nutzungsdauer Ihres Systems zu maximieren, haben wir unser Elektromagnetjoch so entworfen, dass es einen Nutzungsgrad oder Duty Cycle von 50% sicherstellt.

Der Duty Cycle definiert die maximal empfohlene Nutzungsdauer, bevor das Elektromagnetjoch die Wärme nicht mehr effektiv ableiten kann und folglich zu überhitzen beginnt.

Dieser Faktor steht in direktem Zusammenhang mit den Abmessungen der Metallbeine/-pole und daher mit ihrer Fähigkeit, Wärme abzuleiten. Der Polabschnitt unseres Magjochs beträgt 25 x 25 mm oder 6,25 cm².

Schnelle Verbindung der Peripheriegeräte

Um die Zuverlässigkeit unseres MT-Systems zu maximieren, haben wir die Verbindungen zwischen den Peripheriegeräten sorgfältig gestaltet. Diese Verbindungen erfolgen mit verstärkten Schnellverbindern, die mit Polyurethan (PU)-Kabeln gepaart sind, die widerstandsfähig gegen Kohlenwasserstoffe und Risse sind. An den Kabeldurchführungen werden die Kabel durch ein eingegossenes Polyurethan-Strain-Relief zusätzlich verstärkt und bieten so zusätzlichen Schutz.

MT Handmagnet– Activierung

Der wasserdichte Aktivierungsknopf (Schutzart IP54) des MT Handmagnet ist oben auf dem Joch positioniert, um Spritzwasser zu begrenzen. Die Druckaktivierung reduziert auch physiologisch die Ermüdung des Bedieners bei langen Magnetpulverprüfungskampagnen.

MT Handmagnet– Einstellung der pole

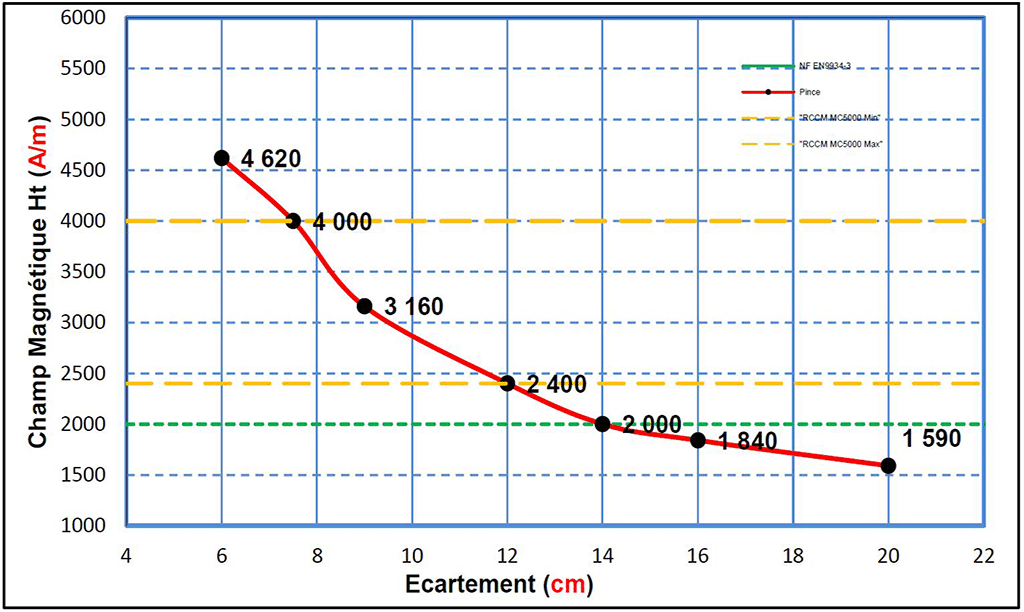

Der Polabstand unseres Magnetix MGN2.5 MT Handmagneten ist von 0 bis 240 mm einstellbar. Dieses MT Handmagnet zeichnet sich durch ein außergewöhnliches Leistungsgewichtsverhältnis aus. Neben einem bemerkenswerten tangentialen Magnetfeldniveau (2000 A/m bei einem Abstand von 140 mm, gemessen von Mitte zu Mitte), bietet es eine Hebekraft, die weit über der Spezifikation >4,5 kg der ISO-Norm 9934-3 liegt.

TECHNISCHE MERKMALE

TECHNISCHE MERKMALE	Einzelheiten
Betriebsspannung	220V AC 50HZ
Zugkraft / Tragfähigkeit	> 4.5 Kg
Masse des Elektromagneten	2.6 Kg
Polschnitt	25 x 25 mm (6,25 cm²)
Duty Cycle	50%
Schutzart IP	IP 54
Batterietyp	Portable-type Li-ion
Batteriekapazität	4 Ah
Batterielaufzeit	Bis zu 2 Stunden mit einem 50% Duty Cycle (Platz für 4 Batterien im Kit, daher bis zu 8 Stunden).
Gesamtgewicht des Kits (ohne Koffer)	5.7 Kg
Gesamtgewicht des Kits (mit Koffer)	12 Kg
