MAGNETIX MGN4 – Akkubetriebenes 42 V AC Handmagnet-Kit
Unverbindlicher Preis: Komplettes Kit ab 2690 € zzgl. MwSt.
🛈 Die Preise können je nach Konfiguration, Standort und Händlerpolitik variieren. Kontaktieren Sie uns oder Ihren lokalen Vertreter für ein genaues Angebot.
Unverbindliches Foto
MAGNETIX MGN4 ist das akkubetriebene 42 V AC Handmagnet-Kit der neuen Generation von Flying Vision, entwickelt für anspruchsvolle Magnetpulverprüfungen im Feld.
Aufgebaut auf der neuen MAGNETIX YOKE Architektur vereint es hohe magnetische Leistung, fortschrittliche elektronische Steuerung und eine verbesserte Gesamtzuverlässigkeit auf einer sichereren Niederspannungsplattform.
MAGNETIX MGN4 – Akkubetriebenes 42 V AC Handmagnet-Kit
- 42 V AC Niederspannungsarchitektur
- Akkubetriebene AC-Magnetisierung
- Starkes Tangentialfeld
- MAGNETIX YOKE der neuen Generation
- Integrierte MCU-Steuerung
- Optional integrierte UVW-Leuchte
ÜBERSICHT UND ANWENDUNGEN
MAGNETIX MGN4 ist das akkubetriebene 42 V AC Handmagnet-Kit der neuen Generation von Flying Vision, entwickelt für anspruchsvolle Magnetpulverprüfungen im Feld.
Aufgebaut auf dem neuen MAGNETIX YOKE und einem fortschrittlichen MCU-gesteuerten Stromversorgungssystem vereint es hohe magnetische Leistung, echte AC-Magnetisierung und einen sicheren Niederspannungsbetrieb in einer kompakten Lösung, die für die professionelle Magnetpulverprüfung in rauen Industrieumgebungen entwickelt wurde.
- Hohe magnetische Leistung
- Sicherer Niederspannungsbetrieb
- Verbesserte Gesamtzuverlässigkeit
- Echte akkubetriebene AC-Magnetisierung
- Kompaktes und vollständig tragbares Design
- Professionelle MT Leistung für den intensiven Feldeinsatz
Der MGN4 eignet sich besonders für Prüfungen in beengten Räumen, bei Arbeiten mit Seilzugangstechnik, an Stahlkonstruktionen, Rohrbrücken, Gerüsten und in anderen schwer zugänglichen Bereichen, in denen Mobilität und Bedienersicherheit entscheidend sind.
Dank seiner am Gürtel getragenen Architektur, seiner kompakten Bauweise und seines akkubetriebenen AC-Betriebs ist er bestens für die Magnetpulverprüfung im Feld geeignet, wenn Bewegungsfreiheit, sichere Handhabung und zuverlässige Leistung für anspruchsvolle Prüf- und Wartungsarbeiten vor Ort unerlässlich sind.
- Mehr Bewegungsfreiheit
- Keine Einschränkung durch ein Netzkabel
- Leichterer Zugang zu engen Bereichen
- Bessere Tragbarkeit für den Feldeinsatz
- Zuverlässige Leistung in rauen Umgebungen
- Eine praktische Lösung für anspruchsvolle MT Prüfungen vor Ort
MERKMALE
Tragbares Prüfsystem
- Am Gürtel getragene Stromversorgung
- Volle Mobilität im Feld
- Kein Netzkabel
Hohe magnetische Leistung
- Starkes Tangentialfeld
- Stabile magnetische Leistung und
- konstante Hubkraft unabhängig
vom Akkustand
Neue MAGNETIX YOKE Plattform
- Neues robustes Handmagnet-Design
- Systemüberwachung in Echtzeit
- Optional integrierte UVW-Leuchte
Sichere 42 V AC Architektur
- 42 V AC Niederspannungsausgang
- Erhöhte Bedienersicherheit
- Mehr Sicherheit in metallischen
Umgebungen
MCU-Elektroniksteuerung
- Spannungs- und stromgeregelt
- Automatische Abschaltung bei niedrigem Akkustand
- Kurzschlussschutz des Akkus
Verbesserte Laufzeit
- Hocheffizientes Handmagnet-Design
- Hervorragendes Verhältnis von Leistung zu Feldstärke
- 4 bis 8 h Betriebszeit*
* siehe FAQ Wie lange läuft der MGN4?

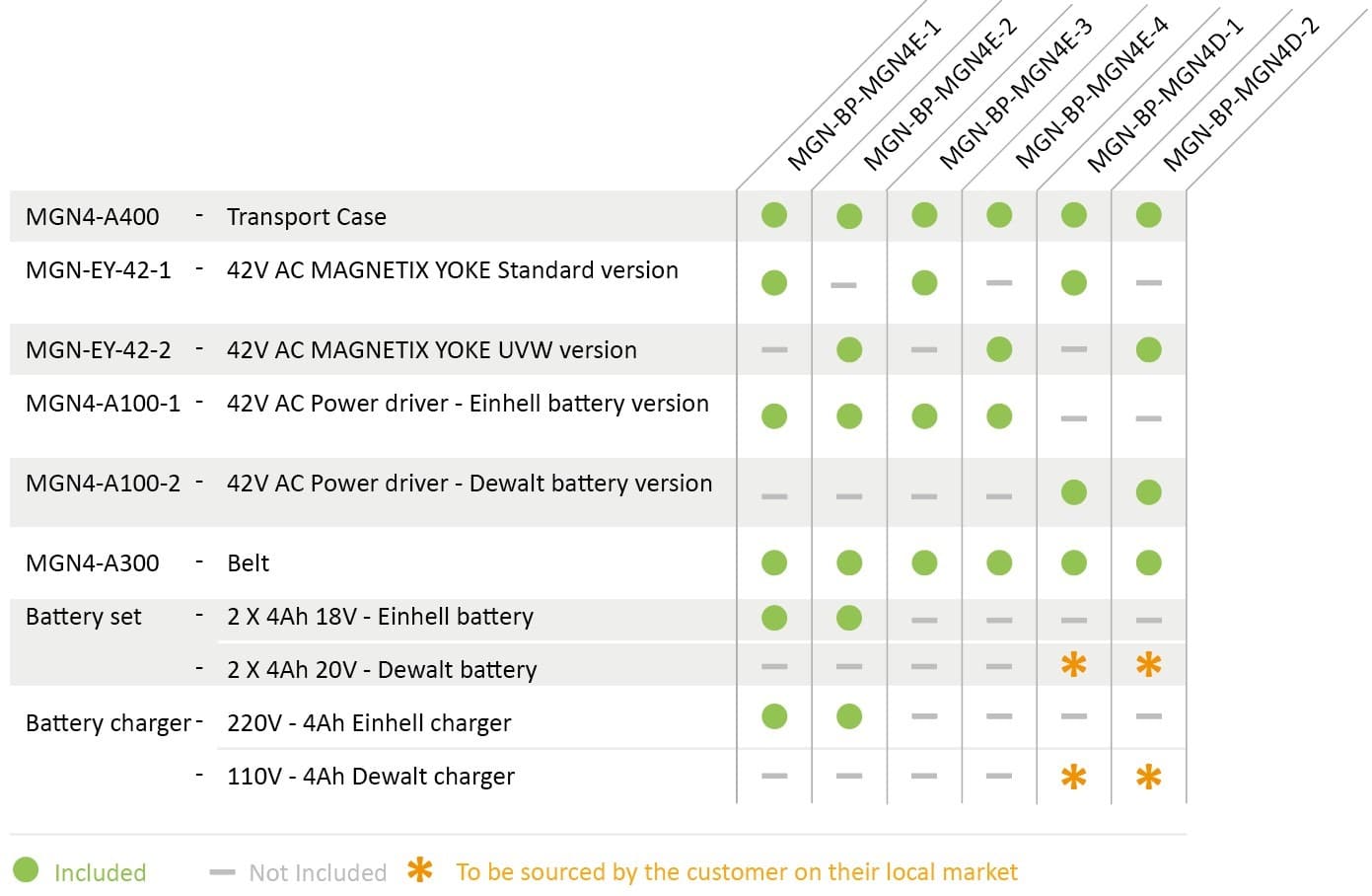

KIT-INHALT UND VERFÜGBARE VERSIONEN
Hauptkomponenten des Kits
0 MGN4-A400
Transportkoffer
1 MGN-EY-42-x
42 V AC MAGNETIX YOKE
2 MGN4-A100
42 V AC (DC/AC) Leistungstreiber
3 MGN4-A300
Gürtel
4 Akkusatz
2 x Akkus
5 Ladegerät
1 x Einzelladegerät
Kit-Referenzen
Versionen mit Einhell-Akkusystem:
MGN-BP-MGN4E-1
MAGNETIX MGN4 – Magnetix Yoke Standard – Mit einem Akkusatz und einem Einzelladegerät
MGN-BP-MGN4E-2
MAGNETIX MGN4 – Magnetix Yoke mit UVW-Leuchte – Mit einem Akkusatz
und einem Einzelladegerät
MGN-BP-MGN4E-3
MAGNETIX MGN4 – Magnetix Yoke Standard – ohne Akku / Ladegerät
MGN-BP-MGN4E-4
MAGNETIX MGN4 – Magnetix Yoke mit UVW-Leuchte – ohne Akku / Ladegerät
Versionen mit Dewalt-Akkusystem:
MGN-BP-MGN4D-1
MAGNETIX MGN4 – Magnetix Yoke Standard – ohne Akku / Ladegerät
MGN-BP-MGN4D-2
MAGNETIX MGN4 – Magnetix Yoke mit UVW-Leuchte – ohne Akku / Ladegerät
Lieferumfang je nach Kit-Referenz
TECHNISCHE DATEN
Technische Merkmale
Details
Betriebsspannung
42 V AC 50/60 Hz
Eingangsspannung
18 V DC
Kapazität des Akkupacks
2 x 4 Ah
Ladezeit des Akkupacks (2 Akkus)
Doppelladegerät: 1 h – Einzelladegerät: 2 h
Einschaltdauer
50 %
Laufzeit bei Standard-Feldeinsatz (25 % Einschaltdauer)
Bis zu 8 Stunden
Laufzeit bei intensivem Feldeinsatz (50 % Einschaltdauer)
Bis zu 4 Stunden
Abreißkraft / Hubkraft
> 4,54 kg / 10 lb bei einem Polabstand von 11 cm
Tangentiales Magnetfeld
> 2000 A/m bei 15,5 cm*
Polquerschnitt
25 x 25 mm (6,25 cm²)
IP-Schutzart
Schutz entsprechend IP54
Gesamtgewicht (ohne Koffer)
5 kg
Zertifizierungen
CE, UKCA
*Nur Richtwert, abhängig von der Konfiguration und dem geprüften Werkstoff.
FAQ
Was unterscheidet den MGN4?
Der MGN4 ist ein akkubetriebenes AC-Handmagnet-Kit der neuen Generation, aufgebaut auf der neuen MAGNETIX YOKE Plattform. Seine wichtigsten Unterscheidungsmerkmale sind die echte AC-Magnetisierung, der 42 V AC Niederspannungsbetrieb, eine vom Akkustand unabhängige stabile magnetische Leistung und Hubkraft sowie ein kompaktes, am Gürtel getragenes System für anspruchsvolle Feldeinsätze, auch in beengten Räumen und schwer zugänglichen Prüfbereichen.
Ist der MGN4 ein echter AC-Handmagnet?
Ja. Der MGN4 ist ein akkubetriebener AC-Handmagnet, der mit 42 V AC, 50/60 Hz arbeitet. Das ist wichtig, denn viele tragbare Handmagnete auf dem Markt sind DC-Systeme, während der MGN4 für eine echte AC-Magnetisierung in einem vollständig tragbaren Feldsystem ausgelegt ist.
Warum 42 V AC?
42 V AC verbindet die AC-Magnetisierung mit einer Niederspannungsarchitektur, die sich besser für anspruchsvolle Feldprüfungen eignet. Sie erhöht die Bedienersicherheit und erhält zugleich die Mobilität und Leistung, die für Arbeiten in metallischen Umgebungen, in beengten Räumen und in anderen schwer zugänglichen Bereichen erforderlich sind.
Beeinflusst der Akkustand die Leistung?
Nein. Der MGN4 ist so ausgelegt, dass magnetische Leistung und Hubkraft unabhängig vom Akkustand stabil bleiben. Seine Elektronik regelt Spannung und Strom, um
während der gesamten Akkuentladung eine gleichbleibende Prüfleistung zu gewährleisten.
Wie lange läuft der MGN4?
Der MGN4 kann in der Regel etwa 4 bis 8 Stunden betrieben werden, abhängig von den Prüfbedingungen, dem Arbeitstempo des Prüfers und der Zeit, die für den Wechsel zwischen den Prüfstellen benötigt wird. Bei Einsätzen in Raffinerien oder Prozessanlagen verlängern längere Zugangszeiten zwischen den Schweißnähten oft die Betriebszeit, während Werkstattprüfungen oder Baustellen mit schnellem Zugang zu aufeinanderfolgenden Schweißnähten die effektive Nutzung erhöhen und die Gesamtlaufzeit verkürzen. Als allgemeiner Richtwert kann der MGN4 im Standard-Feldeinsatz bei 25 % Einschaltdauer bis zu 8 Stunden und im intensiven Einsatz bei 50 % Einschaltdauer bis zu 4 Stunden betrieben werden.
Ist eine integrierte UV- und Weißlichtbeleuchtung erhältlich?
Ja. Der MGN4 ist mit einem optional integrierten Beleuchtungsmodul erhältlich, das UV-A- und Weißlicht für die sichtbare und die fluoreszierende Magnetpulverprüfung kombiniert. Dies bietet eine
kompakte integrierte Lösung ohne separate externe Prüfleuchte.
Datei zum Herunterladen:
-
Produktbroschüre (EN/FR)Produktbroschüre (EN/FR)
-
Bedienungsanleitung (EN/FR)Bedienungsanleitung (EN/FR)
