Eingebettetes Ultraschallmodul (MUE )

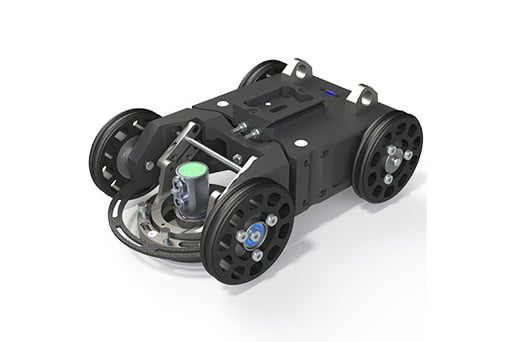

Unverbindliches Foto
Tauchen Sie ein in die Welt von MUE, wo Ultraschallsteuerung auf eingebettete Technologie trifft und eine vielseitige Lösung für Roboteranwendungen und eine Vielzahl von Industrieszenarien entsteht.
Tauchen Sie ein in die Welt unseres Angebots an eingebetteten Ultraschallmodulen (EUM), die ein hochmodernes US-Steuerungssystem und einen Bordcomputer für beispiellose Anpassungsfähigkeit kombinieren. Mit ihrer Fähigkeit, unabhängig zu arbeiten oder durch den Anschluss verschiedener Peripheriegeräte personalisiert zu werden, stellen diese Module eine echte Revolution auf diesem Gebiet dar. Sie werden in drei Standardversionen und in maßgeschneiderten OEM-Optionen angeboten und passen sich einer Vielzahl von Anwendungen an, sei es Labortests, Feld- oder Produktionslinienprüfungen oder sogar die Integration von Roboter-Ultraschallsteuerungen.
MODULE
MUE-Z
Der für den Laborgebrauch konzipierte MUE-Z ist mit HDMI-Konnektivität, USB-C-Stromversorgung, USB-3-Anschlüssen für Peripheriegeräte, Encoder-Eingängen und Ultraschalleingängen ausgestattet. Schließen Sie einfach Ihren Monitor und Ihre Tastatur an, um eine leistungsstarke eigenständige Workstation zu erhalten. Der MUE-Z ist die schlüsselfertige Lösung für Laborumgebungen, die eine flexible und effiziente Nutzung erfordern.
MUE-Y
Optimiert für den Einsatz in Produktionslinien oder im Feld über große Entfernungen bietet das MUE-Y ein Fernstromversorgungs- und Kommunikationssystem über Einzelelement-Glasfaser bis zu 100 Metern. Es garantiert die Rücksendung von Ultraschalldaten an eine entfernte Station, mit der Möglichkeit der Rücksendung von Videodaten. Es ist die perfekte Lösung für alle, die Kontrollen aus der Ferne durchführen und dabei die Ergebnisse im Auge behalten müssen.
MUE-X
Der MUE-X kombiniert die Stärken des MUE-Y mit einer zusätzlichen Dimension für robotergestützte Ultraschallprüfungen. Wie das MUE-Y bietet es ein Kommunikations- und Fernstromversorgungssystem und garantiert die Rücksendung der Ultraschalldaten an eine entfernte Station. Darüber hinaus ist der MUE-X mit einer Eingabe-Ausgabe-Schnittstelle ausgestattet, die der Verwaltung von Motoren, Kameras und verschiedenen anderen Ein-/Ausgängen dient. Es ist die ultimative Lösung für diejenigen, die Ultraschallsteuerungen in eine Roboterumgebung integrieren möchten, und bietet beispiellose Flexibilität und Anpassungsfähigkeit.
OEM-VERSION FÜR INTEGRATOREN
Wir bieten OEM-Versionen unseres Sortiments an US-amerikanischen MUE-Gehäusen an, die speziell für Integratoren, Hersteller und Marktteilnehmer von Roboterlösungen entwickelt wurden, die nach einer effektiven Ultraschalllösung für ihre Produkte suchen. Unsere zugehörige Softwarelösung sorgt für eine optimale Nutzung und nahtlose Integration in Ihre Systeme.
SOFTWARE
Entdecken Sie unsere innovative Softwarelösung, die auf außergewöhnliche Ergonomie und Leistung ausgelegt ist. Über die Standardfunktionen hinaus bietet unsere Software eine Reihe einzigartiger Optionen, einschließlich der Integration von Videodaten mit Ultraschalldaten. Auf diese Weise können Sie Ultraschallanzeigen mit einer visuellen Darstellung korrelieren und überprüfen und so externe Störungen vermeiden, die die Steuerung beeinträchtigen könnten.
ALLGEMEINE GEMEINSAME SPEZIFIKATIONEN
| Verbrauch | 3 W max |
| Erfassungsauslöser | automatisch oder per Encodereingang |
| Anzahl der Encoder-Eingänge | 2 |
| Art der Encodersignale | quadrature TTL |
| Maximale Encoderfrequenz | 500 kHz |
| TX (Senden) | |
|---|---|
| Sensorfrequenz | 0.5 Mhz à 10 Mhz |
| Uhr senden | 1Hz à 10 KHz |
| Art der Anregung | quadratische Signale |
| Sondenspannung | 140 V à 280 V |
| Keine Spannungsanpassung | 2 V |
| Impedanzanpassung | 50 Ohms |
| RX (Empfang) | |
|---|---|
| Probenahme | 100 Mhz |
| Bandbreite | 30 Mhz |
| ADC-Auflösung | 14 bits |
| Bildspeicher | 4096 Punkte |
| Steigern Sie den Gewinn | de 1 à 80 dB |
| Keine Verstärkungsanpassung | 1dB |
| Geräusche der Verstärkungskette | 7 µV Rms à 60dB |
